CAD的机械齿轮组件怎么画？
- 时间：2022-09-01 15:23:08
- 浏览：
方法/步骤
第1步

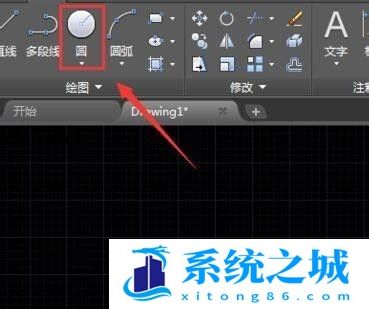

打开CAD软件，进入CAD的操作界面，开始绘制机械齿轮组件。首先在界面内找到圆形命令，选择圆形命令在绘图区里绘制一个圆形作为机械齿轮的中心。
第2步
在选择直线命令，在圆形上绘制一个CAD机械齿轮的卡口形状，如图所示
第3步

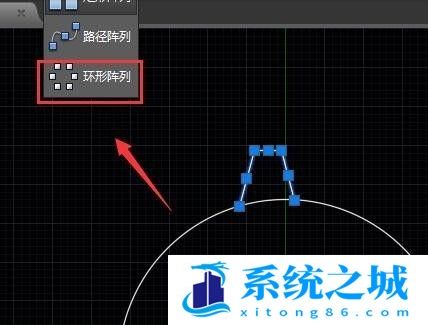

在菜单区里选择修剪命令，使用修剪命令将CAD机械齿轮组件多余的线条修剪掉，再在菜单区里选择环形阵列选项。
第4步

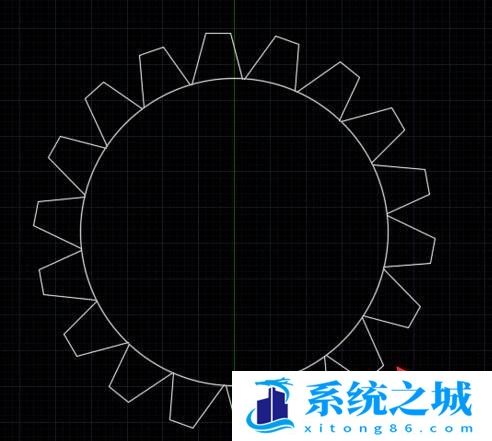

选择CAD环形阵列选项，提示指定阵列的中心点。选择CAD机械齿轮组件的圆心为中心点，再在上面的设置里设置数目为18，完成后齿轮组件就绘制好啦!
第5步
以上就是CAD软件中绘制机械齿轮组件的图文步骤了，只要画好一个CAD机械齿轮组件的卡口形状之后，就可以使用环形阵列选项完成齿轮的绘制
